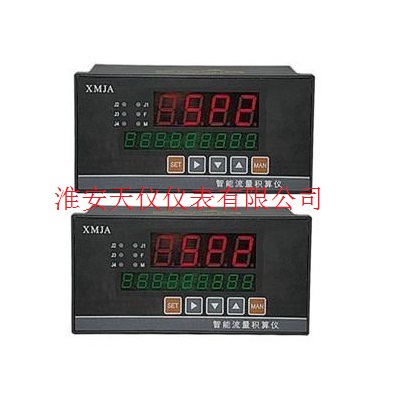

智能流量积算仪























本系列产品适用于各种流体、蒸汽、天然气、一般气体等介质的流量瞬时值、累积值的测量控制。具有多种输入信号选择功能,可与各种差压、压力及频率式流量传感器(如涡街、涡轮、孔板等)适配。可自由选择多种补偿方式(如温度、压力补偿等),具有流量积算控制和定量控制功能供选择。它已广泛应用于石油、化工、冶金、电力、医药、轻工、能源管理等行业的流量积算控制和定量控制。

☆本系列产品主要特点及功能:

1、 采用新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号类型更改至另一种输入信号类型。

2、  可对质量流量、标准体积流量、流量补偿系数K值等参数进行自动计算和累积。

3、  具有极宽的测量范围显示,可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等,及整十二位的流量累积测量值(0~999999999999字)可精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使最大累积达到9999999999.99×100。

4、  采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度极高的流量积算控制。

5、  采用先进的全自动数字调校系统,能方便快捷地进行精度调校,无需电位器调整。从而提高了仪表的稳定性和一致性。

6、带隔离串行通讯接口,传输速率可通过按键自由设定,可与各种带输入/输出通讯功能的设备进行双向通讯,并组成网络控制系统。

7、可直接配接串行微型打印机,以实现瞬时流量测量值、时间、本次累积值、整十二位流量累积值、流量(差压、频率)输入值、压力补偿输入值、温度补偿输入值的即时打印和定时打印。

8、各设定参数和调试参数可用密码锁定,锁码后可防止误操作。

9、用户若要进行流量定量控制,仅需设定第一、二报警功能即可进行面板操作定量控制。

10、仪表供电方式:220V AC线性电源、220V AC开关电源、24V DC开关电源或其它用户特殊要求。

☆ 型谱

★ 型号识别:A-BCD-EFG-HI-JK-LMN

项 目

说 明

代 码

代 码 说 明

A

型 号

XMJA-

智能流量积算控制仪

B

输 出

作 用

1

单显示

2

单显示带模拟变送输出

C

控 制

功 能

0

单显示(无报警)

1

二位式(上限或下限)

2

三位式控制(上限、下限)

D

补 偿

功 能

0-

无补偿输入

1-

带补偿输入

2-

过热蒸汽带温压补偿输入-查表法

3-

饱和蒸汽带压力补偿输入-查表法

4-

用户特定曲线补偿输入-查表法

E

流量

信号

输入

类型

1

标准信号:0~10mA DC

2

标准信号:0~5V DC

3

标准信号:4~20mA DC

4

标准信号:1~5V DC

5

脉冲:0~5KHz

6

用户特定

7

脉冲-集电极开路(0~5KHz)

F

温度补偿

输入类型

0

无温度补偿

1

热电偶型(E、K)

2

热电阻型(Pt100)

G

压力补偿

输入类型

0

无压力补偿

1-

标准信号:0~10mA DC

2-

标准信号:0~5V DC

3-

标准信号:4~20mA DC

4-

标准信号:1~5V DC

H

输 出



信 号



0

无控制输出

1

标准信号:0~10mA DC

2

标准信号:4~20mA DC

3

标准信号:1~5V DC

4

标准信号:0~5V DC

5

SCR-过零触发脉冲

6

SSR-固态继电器

I

通 讯

方 式

0-

无通讯接口

2-

带RS-232通讯接口

4-

带RS-485通讯接口

J

第一报警

方   式

N

无报警(可省略)

H

上限报警

L

下限报警

B

流量定量到控制-自动启动

C

流量定量过程控制-自动启动

D

流量定量到控制-自动清零

K

第二报警

方   式

N-

无报警(可省略)

H-

上限报警

L-

下限报警

B-

流量定量到控制-手动启动

C-

流量定量过程控制-手动需启动

L

外 形

结 构

SM

竖表:80×160×140(宽×高×深)

M

横表:160×80×140(宽×高×深)

F

方表:96×96×100 (宽×高×深)

项 目

说 明

代 码

代 码 说 明

M

附 加

功 能

N

无配电输出

W

带12V DC配电输出

D

带24V DC配电输出

2D

两路24V DC配电输出

N

显 示

方 式

E

LED(数码管)显示(可省略)

C

LCD(液晶)显示

型号举例:XMJA-201-323-0M(即:A-BCD-EFG-HI-JK-LMN)

流量输入:4~20mA、压力补偿:4~20mA、温度补偿:Pt100、量程:自设美国数据通讯标准,高可靠性循环,条码校验。
